پچر ایلومینیم وائر بونڈر بانڈنگ مشین
آئٹم: الٹراسونک وائر بانڈنگ مشین
ماڈل نمبر: ACEY-3753A
آرڈر (MOQ): 1 سیٹ
تعمیل: عیسوی سند یافتہ
پیکیج: پلائیووڈ کیس
مصنوعات کی اصل: چین
وارنٹی: زندگی بھر کی حمایت کے ساتھ ایک - سال کی وارنٹی
ادائیگی: ٹی/ٹی ، ویسٹرن یونین ، پے پال ، علی تجارتی یقین دہانی
ماڈل نمبر: ACEY-3753A
آرڈر (MOQ): 1 سیٹ
تعمیل: عیسوی سند یافتہ
پیکیج: پلائیووڈ کیس
مصنوعات کی اصل: چین
وارنٹی: زندگی بھر کی حمایت کے ساتھ ایک - سال کی وارنٹی
ادائیگی: ٹی/ٹی ، ویسٹرن یونین ، پے پال ، علی تجارتی یقین دہانی
انکوائری بھیجنے
مصنوعات کا تعارف
پچر ایلومینیم وائر بونڈر بانڈنگ مشینفراہمی
مصنوعات کی تفصیل

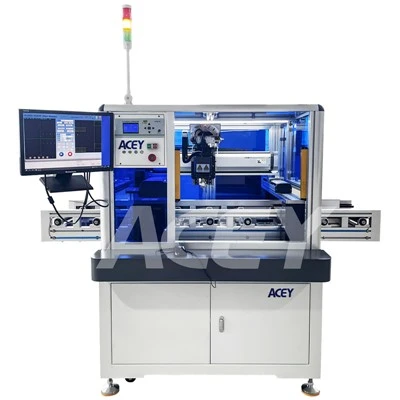

ACEY - 3753A خودکار وائر بانڈنگ مشین ایک اعلی صحت سے متعلق ویلڈنگ سسٹم ہے جو بجلی کی بیٹریوں ، توانائی کے ذخیرہ کرنے والی بیٹریوں ، اور مختلف لتیم-آئن بیٹری ماڈیولز کی اسمبلی کے لئے انجنیئر ہے۔ یہ بنیادی طور پر ایلومینیم بسبار اور بیٹری ٹیبز کے مابین قابل اعتماد روابط پیدا کرنے کے لئے استعمال ہوتا ہے۔
فوائد
1. عمل فرنٹ اسٹیشن پر دستی لوڈنگ کے ساتھ شروع ہوتا ہے ، اس کے بعد خودکار پہچان اور پوزیشننگ ، خودکار بانڈنگ ، اور بہاو اسٹیشن پر دستی ان لوڈنگ ہوتی ہے۔
2. یہ اسمبلی نظام کسٹم - بانڈنگ کسٹمر - مخصوص بیٹری مصنوعات کے لئے بنایا گیا ہے اور یہ عام - مقصد مشین نہیں ہے۔
3. دیگر مصنوعات کے ساتھ استعمال کے لئے موافقت کے لئے درخواست کی اصل ضروریات کی بنیاد پر ترمیم کی ضرورت ہوتی ہے۔
4. مشین ڈھانچے میں ایک فریم اسمبلی ، XYZC کھانا کھلانے کا طریقہ کار ، خودکار فیڈنگ یونٹ ، تار سپلائی سسٹم ، حقیقت کی پوزیشننگ اور کلیمپنگ ماڈیول ، ویلڈنگ ہیڈ اسمبلی ، اور آپریٹر کنسول شامل ہیں۔
5. ایکس ، وائی ، اور زیڈ محور صحت سے متعلق بال سکرو کے ذریعہ کارفرما ہیں ، جو ± 0.02 ملی میٹر کے اندر دوبارہ پوزیشننگ کی درستگی اور ± 1 ڈگری کے اندر کونیی پوزیشننگ کی درستگی کو حاصل کرتے ہیں۔
6. ایک موشن کنٹرول کارڈ کے ساتھ مل کر ایک صنعتی کمپیوٹر سرشار سروو موٹرز چلایا جاتا ہے ، جس میں صارف - دوستانہ آپریشن ، آسان بحالی ، ایک بدیہی انٹرفیس ، اور بہتر لچکدار ہونے کے لئے ڈیجیٹل ایڈجسٹ پیرامیٹرز کی پیش کش کرتی ہے۔
7. خودکار ویلڈنگ پریشر کنٹرول اور اعلی - پاور الٹراسونک آؤٹ پٹ مستقل طور پر مستحکم اور قابل اعتماد ویلڈنگ کے معیار کو یقینی بنائیں۔

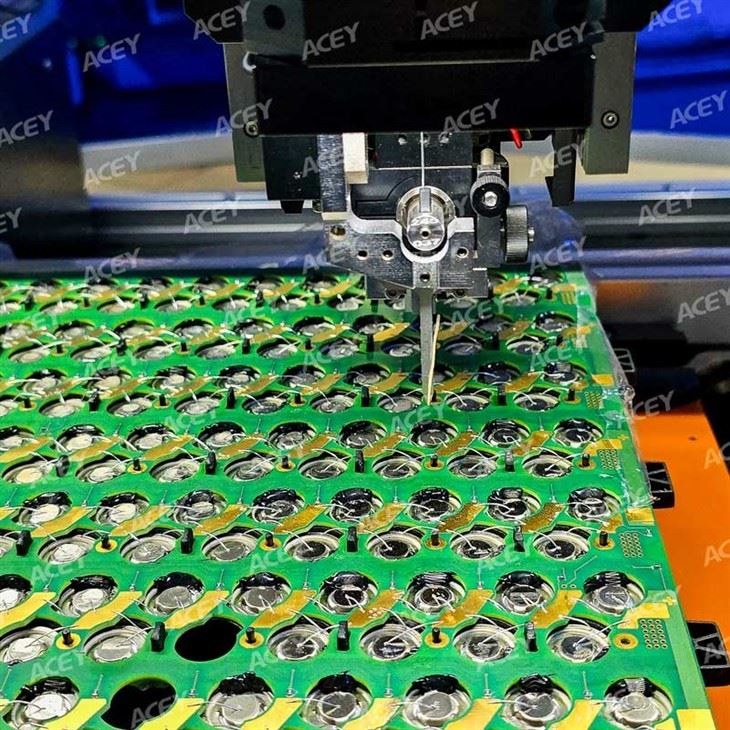

8. دوہری - پوائنٹ ویلڈنگ کی صلاحیت (پہلا اور دوسرا ویلڈ) مشترکہ مزاحمت کو نمایاں طور پر کم کرتا ہے اور بڑے - ایریا پاور جزو بانڈنگ میں قابل اعتماد کو بڑھاتا ہے۔
9. فوری - ریلیز کلیمپ اور ایک - بٹن اسٹارٹ آپریٹرز کے ذریعہ محفوظ اور موثر دستی مواد کو سنبھالنے کی اجازت دیں۔
10. بائیں - in ، دائیں - مادی بہاؤ کے ساتھ ڈیزائن کیا گیا ہے ، اس نظام کو پیداوار کے عمل سے براہ راست رابطے کے لئے ملٹی - اسٹیشن کنویر لائنوں میں ضم کیا جاسکتا ہے۔
تفصیلات
| بجلی کی فراہمی | 220VAC ± 10 ٪ ، 50Hz ، زیادہ سے زیادہ کھپت کی شرح تقریبا 1200W ہے |
| الٹراسونک طاقت | 0 ~ 30W ، پہلے اور دوسرے ویلڈنگ کے درمیان خودکار سوئچنگ |
| x - محور درآمد شدہ حصوں کو اپناتا ہے - دہرائیں پوزیشننگ کی درستگی ± 0.02 ملی میٹر ، y اور z - محور کو صحت سے متعلق بال سکرو ڈرائیو کو اپنائیں۔ | |
| ویلڈیبل ایلومینیم تار قطر | 125 ~ 500um (5 ~ 20 میل) |
| ورکنگ ایریا | XY محور: زیادہ سے زیادہ: 400 × 400 (صارفین کی ضروریات کے مطابق اپنی مرضی کے مطابق کیا جاسکتا ہے) |
| زیڈ محور: زیادہ سے زیادہ 100 ملی میٹر۔ | |
| سی محور: پلس یا مائنس 180 ڈگری | |
| الٹراساؤنڈ ٹائم | 10 ~ 500ms ، ملٹی - چینل |
| ویلڈنگ کا دباؤ | 50 ~ 1200g ، ملٹی - چینل |
| ویلڈنگ زاویہ | ± 90 ڈگری |
| ویژن سسٹم | PR مائکروسکوپ میں اضافہ 0.5 گنا ہے |
| PR لائٹنگ لیمپ ڈبلیو | سفید روشنی ، سایڈست چمک |
| مجموعی طور پر طول و عرض | تقریبا 1500*2200*1650 ملی میٹر (L*W*H) |
| وزن | تقریبا 800 کلوگرام |
مصنوعات کی تفصیلات
